TrueOrtho mit Kamera und LiDAR-Technologie

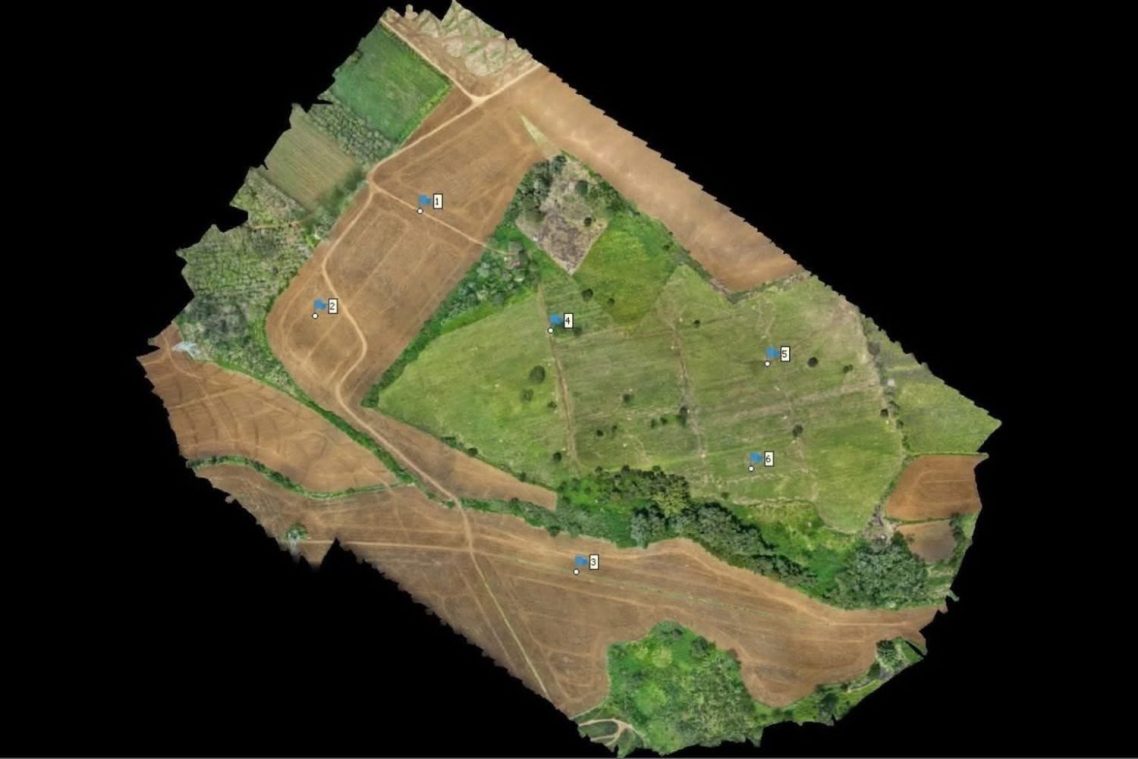

TrueOrthofotos – Verzerrungsfreie, senkrechte Luftbilder in Vermessungsqualität
Im Gegensatz zu klassischen Orthofotos liefern TrueOrthofotos eine echte senkrechte Ansicht – ohne Dachverschiebung, ohne Gebäudeverkippung und mit maximaler Sichtbarkeit des Bodens hinter Bauwerken. Das Ergebnis: ein verzerrungsfreies, maßstabsgetreues Luftbild, das direkt als Planungsgrundlage, Katasterersatz oder CAD-Überlagerung genutzt werden kann.
Ihre Vorteile mit TrueOrthofotos
- Keine Verkippung oder Verschiebung von Gebäuden, Dächern, Schornsteinen, Bäumen
- Maximale Bodensichtbarkeit – deutlich weniger verdeckte Flächen hinter hohen Objekten
- Höchste geometrische Genauigkeit auch in dicht bebauten oder strukturierten Gebieten
- Direkt nutzbar in GIS, CAD, BIM, Kataster und Bebauungsplanung
- Fotorealistisch & maßstabsgetreu – GSD (Bodenauflösung) von 1–5 cm möglich
- Schnelle Erfassung großer Flächen mit Drohne (oft 10–1000 ha pro Tag)
Möglichkeit der hochgenauen Einmessung mit RTK-Rover
Für Projekte, bei denen kataster- oder baurechtliche Genauigkeit gefordert wird, messen wir vor Ort RTK-GCP (Ground Control Points) mit zentimetergenauem RTK-Rover ein. → Typische erreichte Genauigkeit: horizontal 1–3 cm, vertikal 2–5 cm Das sorgt für eine absolute Lagegenauigkeit, die den Anforderungen vieler Kommunen, Vermessungsämter und Ingenieurbüros entspricht.
Typische Einsatzbereiche
- Kommunen & Städteplanung (Flächennutzungspläne, Bebauungspläne, Baulandumlegung)
- Kataster- und Liegenschaftsvermessung (Aktualisierung, Ergänzung)
- Bauwesen & Architektur (Bestandsaufnahme, Dachflächenberechnung, Baustellenkontrolle)
- Industrie- & Gewerbegebiete (Werksgelände, Erweiterungsplanung, Hallenplanung)
- Photovoltaik- & Freiflächenprojekte (genaue Flächen- und Neigungsberechnung)
- Immobilien & Facility Management (exakte Grundstücks- und Dachflächendaten)
Unser Prozess – in 5 Schritten zum fertigen TrueOrthofoto
- Beratung & Zieldefinition (Genauigkeitsklasse, Koordinatensystem, Auflösung)
- Drohnen-Befliegung mit hoher Überlappung und ggf. schrägen Aufnahmen
- Einmessung von RTK-GCP (falls gewünscht / erforderlich)
- Photogrammetrische Verarbeitung → DSM, Punktwolke, True-Ortho-Entzerrung
- Qualitätskontrolle & Übergabe (GeoTIFF, Bericht, Viewer, CAD-Formate)
Höhere Auflösung (1–2 cm GSD), sehr komplexes Gelände oder zusätzliche Produkte (3D-Mesh, DSM, Volumenberechnungen) werden individuell kalkuliert.
Lieferumfang – was Sie erhalten
- GeoTIFF TrueOrthofoto (1–5 cm Auflösung)
- Genauigkeitsbericht (inkl. GCP-Übersicht bei RTK-Vermessung)
- Optional: DSM / DTM, 3D-Punktwolke, texturiertes Mesh
- Interaktiver Web-Viewer mit Messfunktion
- KMZ für Google Earth, DXF-/DWG-Überlagerung für CAD
Preisbeispiele (inkl. Anfahrt netto)
- Kleine Flächen bis 1 ha (z. B. Einfamilienhaus-Grundstück, kleine Gewerbefläche) → ab 300€
- Mittlere Flächen 1–10 ha (Gewerbegebiet, Solarpark, Wohnquartier) → ab 600€
- Große Flächen 10–50 ha → ab 1.200€ (je nach Komplexität und Auflösung)
- Zusatzpaket RTK-Vermessung (10–20 GCP mit RTK-Rover) → + 200 - 450 € (je nach Anzahl und Geländeschwierigkeit)
Sie brauchen ein verzerrungsfreies Luftbild, das auch in der Stadt und bei Bebauung funktioniert – und das mit nachweisbarer Vermessungsgenauigkeit?
Kontaktieren Sie uns jetzt für ein unverbindliches Angebot – meist innerhalb von 24 Stunden.
TrueOrthofotos – weil ein normales Orthofoto in bebauten Gebieten einfach nicht mehr ausreicht.
3D Modell - digitales Höhenmodellerstellung

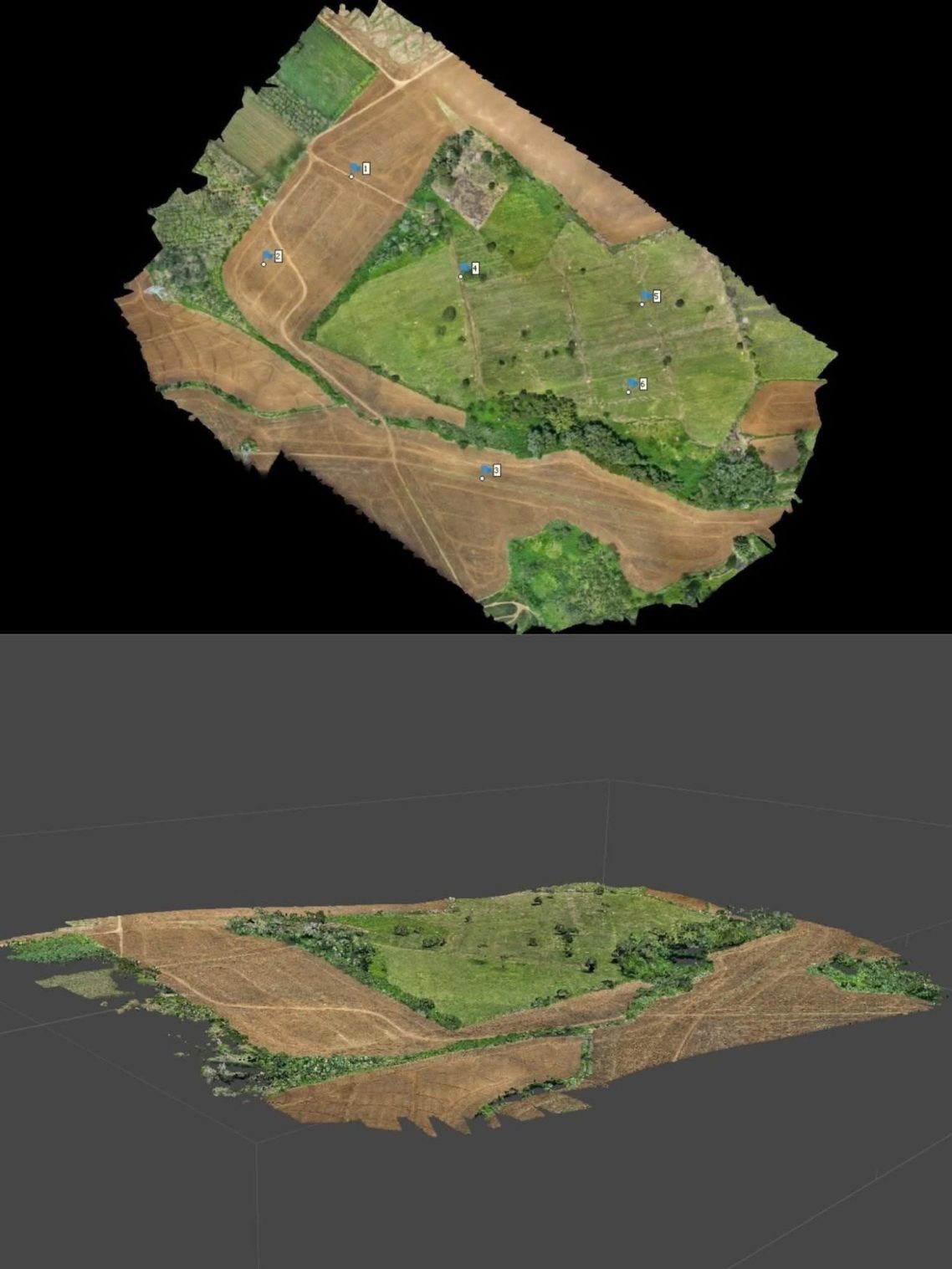

Die Erstellung von 3D-Modellen und Digitalen Höhenmodellen (DHM) mit Drohnen ist eine effiziente Methode zur Erfassung präziser Geodaten für Anwendungen in Vermessung, Bauwesen, Stadtplanung und Landschaftsanalyse. Drohnen mit hochauflösenden Kameras oder LiDAR-Sensoren sammeln Daten, die in 3D-Modelle oder DHM umgewandelt werden.

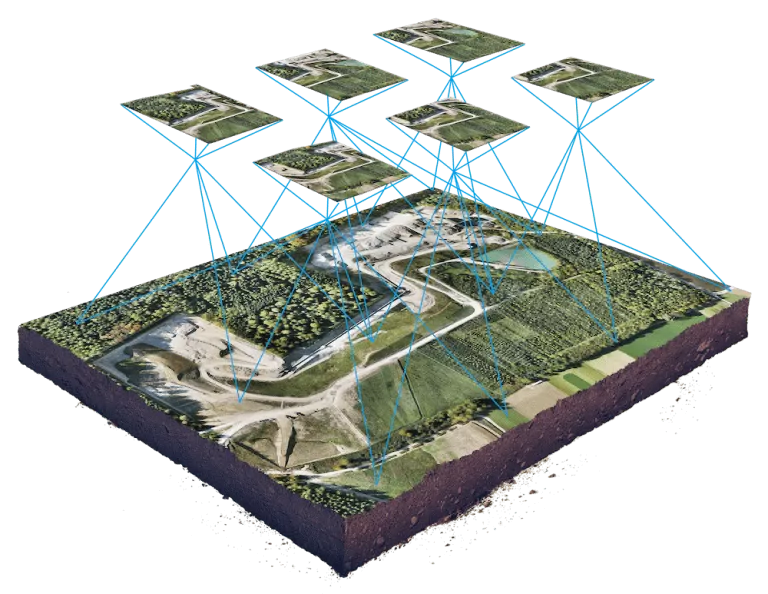

Die Drohne fliegt in systematischen Mustern über das Zielgebiet und erfasst Bilder oder Laserpunkte, die mit GPS und Inertialsystemen georeferenziert werden. Durch Photogrammetrie (Bildüberlappung) oder LiDAR entstehen dichte Punktwolken, die zu 3D-Modellen oder DHM wie Geländemodellen (DGM) oder Oberflächenmodellen (DOM) verarbeitet werden. Vorteile sind hohe Genauigkeit, Schnelligkeit und der Zugang zu schwer erreichbaren Gebieten wie Baustellen oder Hügellandschaften.
Anwendungen umfassen Geländeanalyse, Bauplanung, Volumenberechnungen und Visualisierungen. Die Daten werden in Software wie Agisoft Metashape oder Pix4D verarbeitet. Wetter, Flugvorschriften und Kamerapräzision beeinflussen die Qualität.
Drohnen-basierte 3D-Modellierung und DHM-Erstellung liefern kosteneffiziente, detaillierte Geodaten für vielfältige Projekte.
Moderne Drohnenvermessung

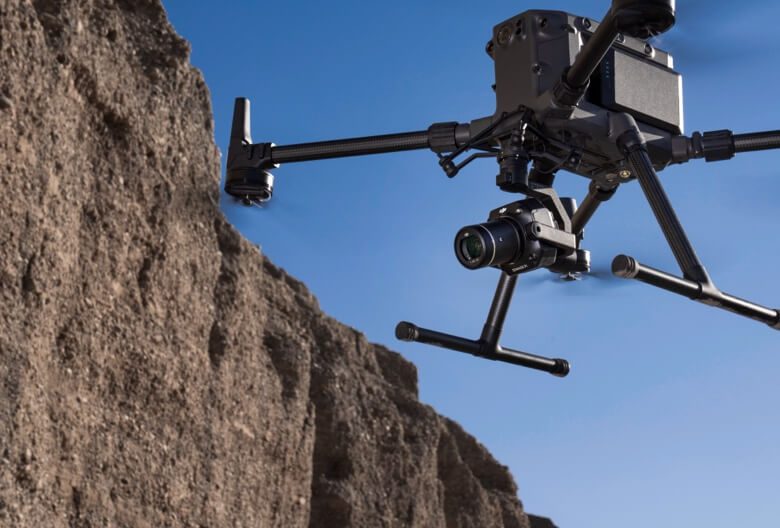

Wir bieten hochmoderne Vermessungslösungen zur Geo-Daten-Erfassung, Geländeanalyse und Luftkartierung, die durch den Einsatz spezialisierter Industriedrohnen komplexe Bauprojekte präzise und kosteneffizient umsetzbar machen. Unsere Drohnen sind mit modernsten Sensoren, einschließlich RTK-GPS, ausgestattet und ermöglichen exakte Messungen im Zentimeterbereich. Das Ergebnis ist eine konstant hohe Datenqualität bei jeder Vermessung, die Sie mit uns erhalten.
Effizienzsteigerung durch Drohnenvermessung
Profitieren Sie von Effizienzgewinnen, die herkömmliche Vermessungsmethoden übertreffen. Unsere Technologie hat uns in zahlreichen Branchen fest etabliert. Vertrauen Sie auf unsere Erfahrung und Innovation, um Ihre Vermessungsprojekte effektiv und zukunftsweisend umzusetzen.
Neue Standards für Präzision und Kosteneffizienz
Drohnenservice NRW setzt neue Maßstäbe in Genauigkeit, Geschwindigkeit und Kostenoptimierung. Dabei richten wir uns konsequent nach Ihren individuellen Anforderungen. Die Zukunft der Vermessung ist bereits Realität – entdecken Sie sie gemeinsam mit uns.
Drohnenvermessung in der Baubranche
In der Baubranche, insbesondere im Erdbau, gewinnt die Drohnenvermessung zunehmend an Bedeutung und wird mit fortschreitender Digitalisierung zu einem Schlüsselwerkzeug für die Erfassung von Geodaten. Ihre Fähigkeit, schnell und präzise Informationen zu liefern, macht sie unverzichtbar für die Planung, Durchführung und Überwachung von Bauprojekten. Die Einbindung von Drohnenvermessungsdaten in digitale Lösungen wie BIM (Building Information Modeling) schafft eine noch stärkere Verbindung zwischen Planung und praktischer Umsetzung. Diese Entwicklung ermöglicht es, Baupläne optimal an die tatsächlichen Gegebenheiten anzupassen und trägt so dazu bei Zeit- und Kostenüberschreitungen zu minimieren. Der technologische Fortschritt steigert die Effizienz und senkt die Kosten, was Drohnenvermessung zu einem unverzichtbaren Element für zukünftige Bauprojekte macht.
LiDAR-Vermessung mit Drohnen
Die Drohne trägt einen LiDAR-Sensor, der mithilfe von Laserstrahlen Entfernungen misst und so eine detaillierte Punktwolke erstellt. Diese Technik ist besonders geeignet für große Flächen, unzugängliches Gelände und dichter Vegetation, da sie durch den LiDAR-Sensor auch unter schwierigen Bedingungen präzise Ergebnisse liefert. Die Punktwolke wird georeferenziert, was bedeutet, dass sie in ein bekanntes Koordinatensystem eingebettet und so genau in Bezug auf ihre tatsächliche Position dargestellt wird. Die Punktwolke kann verwendet werden, um verschiedene Modelle zu erstellen, wie z.B. digitale Geländemodelle (DGM) oder 3D-Modelle von Objekten. LiDAR-Sensoren können durch Vegetation hindurch messen und so auch in dicht bewachsenen Gebieten präzise Daten erfassen.
Mehr Baustellensicherheit
Die Drohnenvermessung wird maßgeblich dazu beitragen, die Sicherheit auf Baustellen zu verbessern. Durch die Möglichkeit, schwer zugängliche oder gefährliche Bereiche aus der Luft zu überwachen, können potenzielle Risiken für das Baupersonal deutlich reduziert werden. So werden gefährliche Arbeiten wie das Besteigen von Gerüsten oder das Betreten unsicherer Geländeabschnitte vermieden, was die Sicherheit auf der Baustelle erheblich erhöht.
